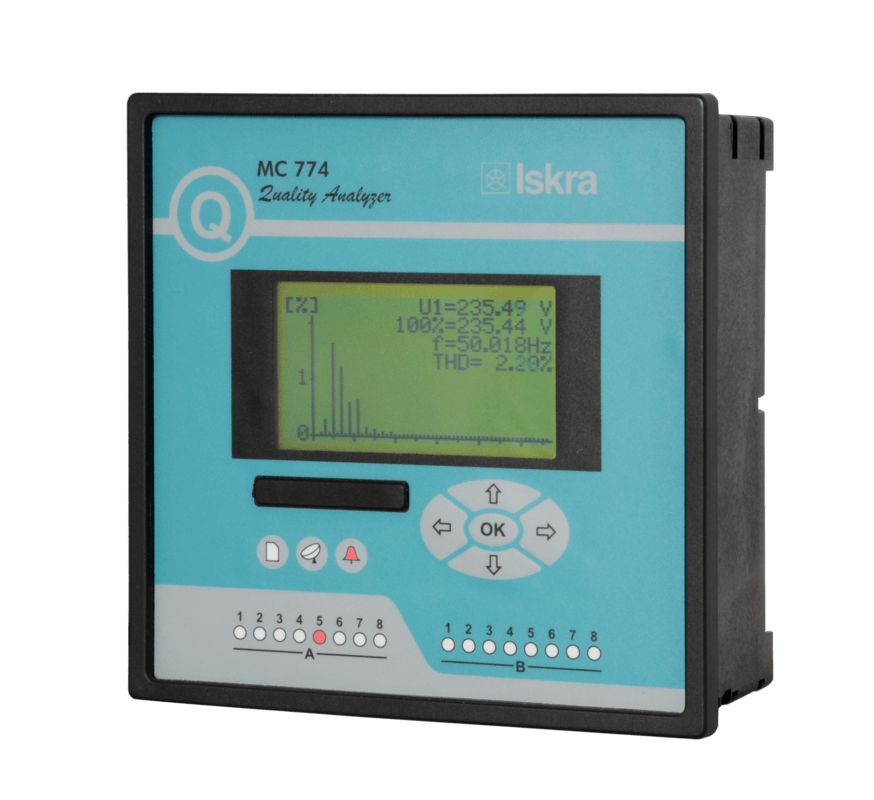

Merač kvaliteta električne energije MC774 može se upotrebljavati kao samostalni uređaj za registraciju odstupanja u kvalitetu električne energije.Zbog toga je obično postavljen na zajedničkoj priključnoj tački manjih i srednjih industrijskih i poslovnih potrošača električne energije za pračenje i kontrolu kvaliteta električne energije ili na srednjenaponskim i niskonaponskim električnim vodovima za pračenje i kontrolu i registraciju smetnji (neovlaštenog) rada potrošača. Najbitniji zadatak pre postavljanja celovitog sistema za dijagnosticiranja smetnji,njihovog izvora i uticaja, je određivanja odgovarajučih mernih mesta.
Prednosti
– Merenje visoke tačnosti – razred A (potvrdjen od strane Power Standards Lab)
– Ocenjevanje kvaliteta električne energije po EN 50160 sa avtomatskim izveštajem
– 3 nivojska, centralizirana spletna programska oprema za nadzor podatkov MiSMART
– Merenje trenutnih vrednosti više od 140 veličina kao što su harmonici, flikeri, nesimetričnosit itd.
– Avtomatsko podešljivo merenje napona i struje do 1000 V RMS, 12,5 A
– 4 naponska i 4 strujna kanala sa uzorčnim vremenom 32 mikrosek.
– Serijska, Ethernet i USB komunikacija
– MODBUS i DNP3 komunikacijski protokoli
– Podrška za GPS, IRIG-B in NTP sinhronizacija sta realnog vremena
– Do 20 ulazno/izlaznih modula (analogni ulaz/izlaz, impulzni ulaz/izlaz, digitalni ulaz/izlaz, alarmni/kontrolni, tarifni ulaz)
– Višejezična podrška
– Korisniku prijatna podešavanja i programski softwer MiQen
Osobine
Merač kvaliteta električne energije MC774 podupira pračenje,kontrolu i registrovanje analognih ili digitalnih padataka sa večine opšte upotrebljavanih senzora, koji prate primer potrošnju,temperaturu,pritisak,potrošnju gasa/vode/toplote,regisracija provale u objekte itd.Ta očitavanja se posle toga mogu koristiti za alarm i kontrolu.Pre svega je MC774 namenjen da bude deo sistema za nadzor električne energije,koji uključuje merače nameštene na najbitnije tačke i povezane sa sistemskom programskom opremom MiSMART
Katalozi, sertifikati i uputstva
- CLASS_A_Certificate-MC774-Iskra-Final
- EC_Declaration_of_Conformity_MC774_2016
- Electrical_Measuring_Instruments_catalogue_ver_3.0_web
- IEC_61000-4-30_Compliance_Report__MC774-Iskra-Final
- K_MC774_GB_22444053_UsersManual_Ver_3.00
- MC774_prospect_ver_6.0
- P_MC774_EN_22444053_Data_sheet_Ver_2.02
- Quick_installation_manual_MC_774.compressed
